【OpenCV教程】如何优雅地画出一个几何图形

@TOC

---

1.直线

1.1 API

CV_EXPORTS_W void line(InputOutputArray img, Point pt1, Point pt2, const Scalar& color,int thickness = 1, int lineType = LINE_8, int shift = 0);

• 参数如下

参数	含义
img(image)	绘制多边形的画布，数据类型Mat
pt1(point1)	端点1
pt2(point2)	端点2
color	绘制线条的颜色
thickness	绘制线条的粗细
lineType	绘制线条的连通类型
shift	坐标点小数点位数(not important)

1.2 连通类型

enum LineTypes {
    FILLED  = -1,
    LINE_4  = 4, //!< 4-connected line
    LINE_8  = 8, //!< 8-connected line
    LINE_AA = 16 //!< antialiased line
};

• LINE_4与LINE_8差别不大，而LINE_AA的抗锯齿效果显著

2.正矩形

2.1API

CV_EXPORTS_W void rectangle(InputOutputArray img, Point pt1, Point pt2,
                          const Scalar& color, int thickness = 1,
                          int lineType = LINE_8, int shift = 0);

• 参数如下

参数	含义
img(image)	绘制多边形的画布，数据类型Mat
pt1(point1)	左上角端点
pt2(point2)	右下角端点
color	绘制线条的颜色
thickness	绘制线条的粗细。若取负值，则表示进行填充
lineType	绘制线条的连通类型
shift	坐标点小数点位数(not important)

CV_EXPORTS_W void rectangle(InputOutputArray img, Rect rec,
                          const Scalar& color, int thickness = 1,
                          int lineType = LINE_8, int shift = 0);

• 参数如下

参数	含义
img(image)	绘制多边形的画布，数据类型Mat
rec(rect)	一个矩形
color	绘制线条的颜色
thickness	绘制线条的粗细。若取负值，则表示进行填充
lineType	绘制线条的连通类型
shift	坐标点小数点位数(not important)

3.圆形

3.1 API

CV_EXPORTS_W void circle(InputOutputArray img, Point center, int radius,
                       const Scalar& color, int thickness = 1,
                       int lineType = LINE_8, int shift = 0);

• 参数如下

参数	含义
img(image)	绘制多边形的画布，数据类型Mat
center	圆心坐标
radius	半径
color	绘制线条的颜色
thickness	绘制线条的粗细。若取负值，则表示进行填充
lineType	绘制线条的连通类型
shift	坐标点小数点位数(not important)

4.椭圆

4.1 API

CV_EXPORTS_W void ellipse(InputOutputArray img, Point center, Size axes,
                        double angle, double startAngle, double endAngle,
                        const Scalar& color, int thickness = 1,
                        int lineType = LINE_8, int shift = 0);

• 参数如下

参数	含义
img(image)	绘制多边形的画布，数据类型Mat
center	圆心坐标
axes	（x方向上半轴长，y方向上半轴长）
angle	顺时针偏角
startAngle	以x方向上的正半轴为起点，偏移一定角度后的起点，从此起点开始画椭圆
endAngle	以x方向上的正半轴为起点，偏移一定角度后的终点，到此为止结束画椭圆
color	绘制线条的颜色
thickness	绘制线条的粗细。若取负值，则表示进行填充
lineType	绘制线条的连通类型
shift	坐标点小数点位数(not important)

4.2 效果

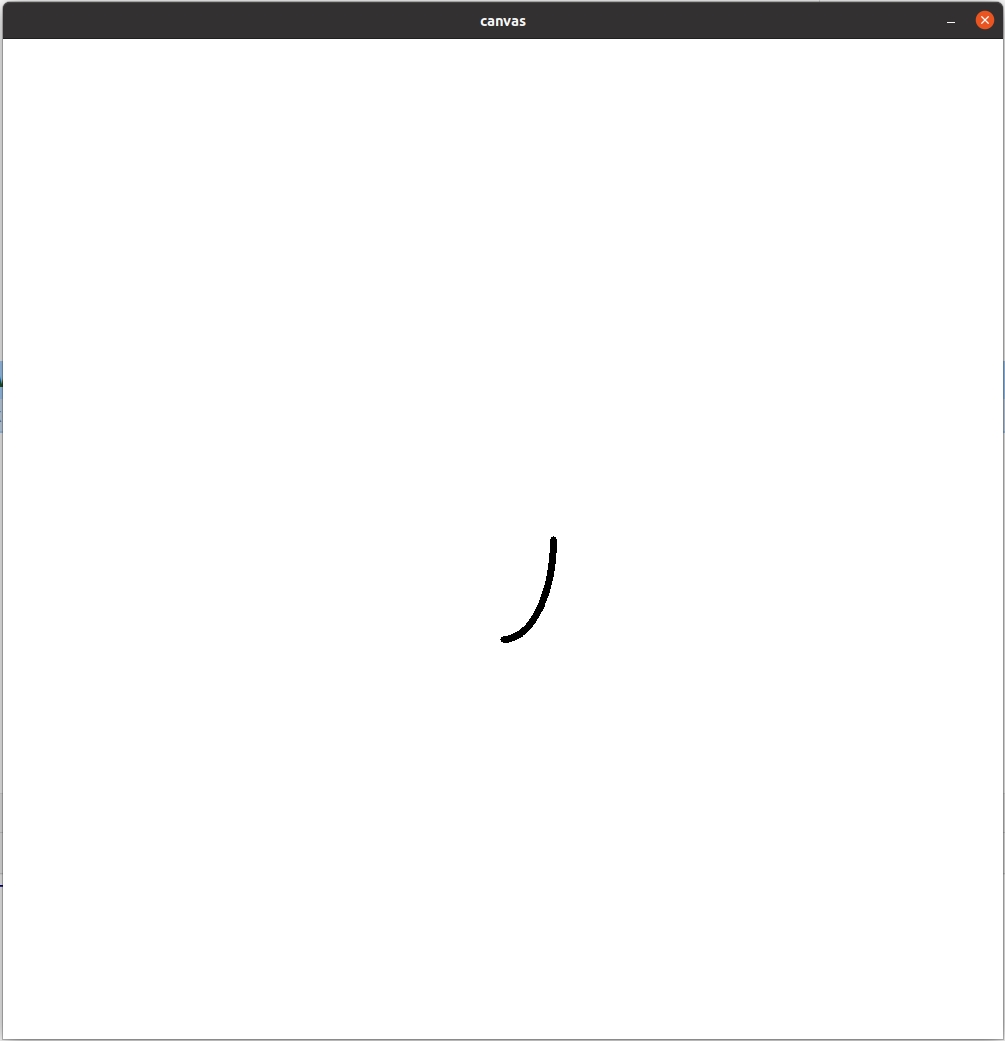

Mat canvas(Size(1000,1000),CV_8U,Scalar(255));
ellipse(canvas,Point2f(500,500),Size(50,100),0,0,90,Scalar(0,0,0),5);
imshow("canvas",canvas);
waitKey();

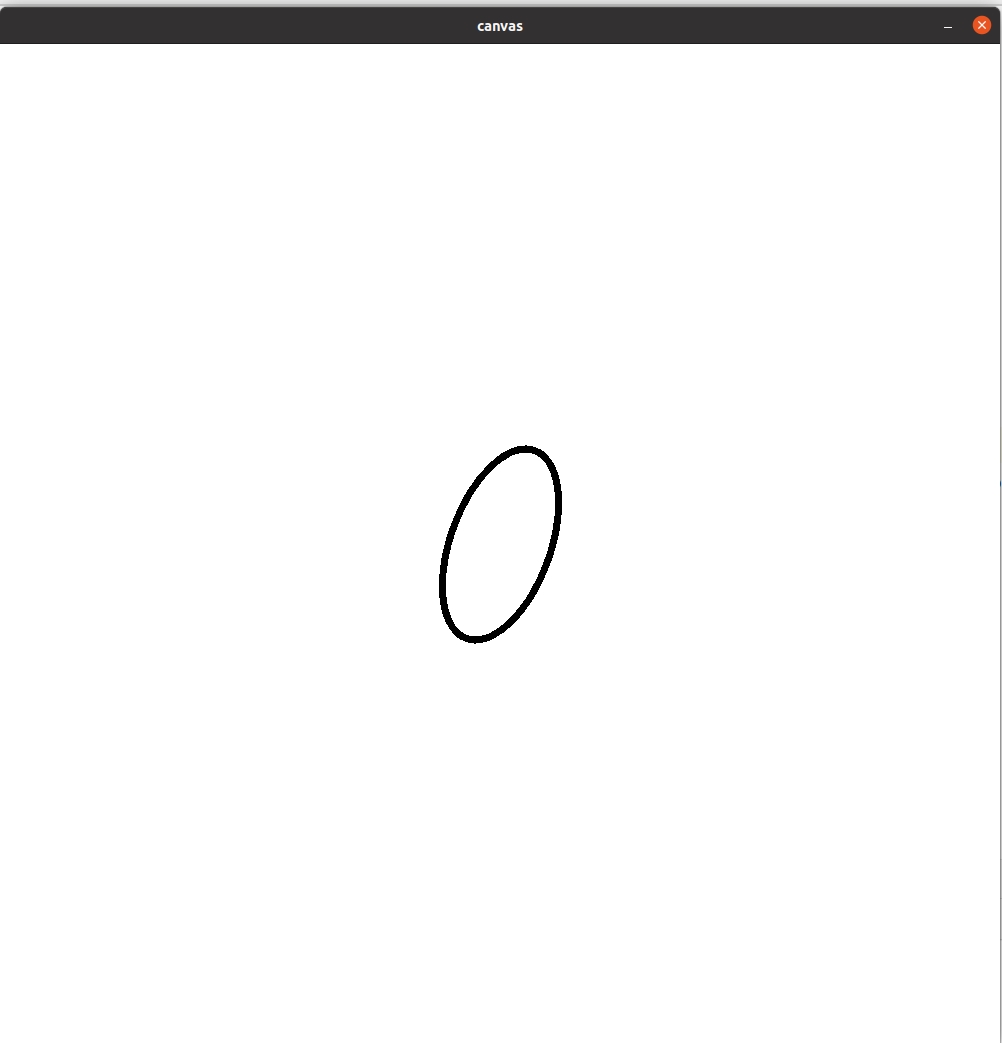

Mat canvas(Size(1000,1000),CV_8U,Scalar(255));
ellipse(canvas,Point2f(500,500),Size(50,100),20,0,360,Scalar(0,0,0),5);
imshow("canvas",canvas);
waitKey();

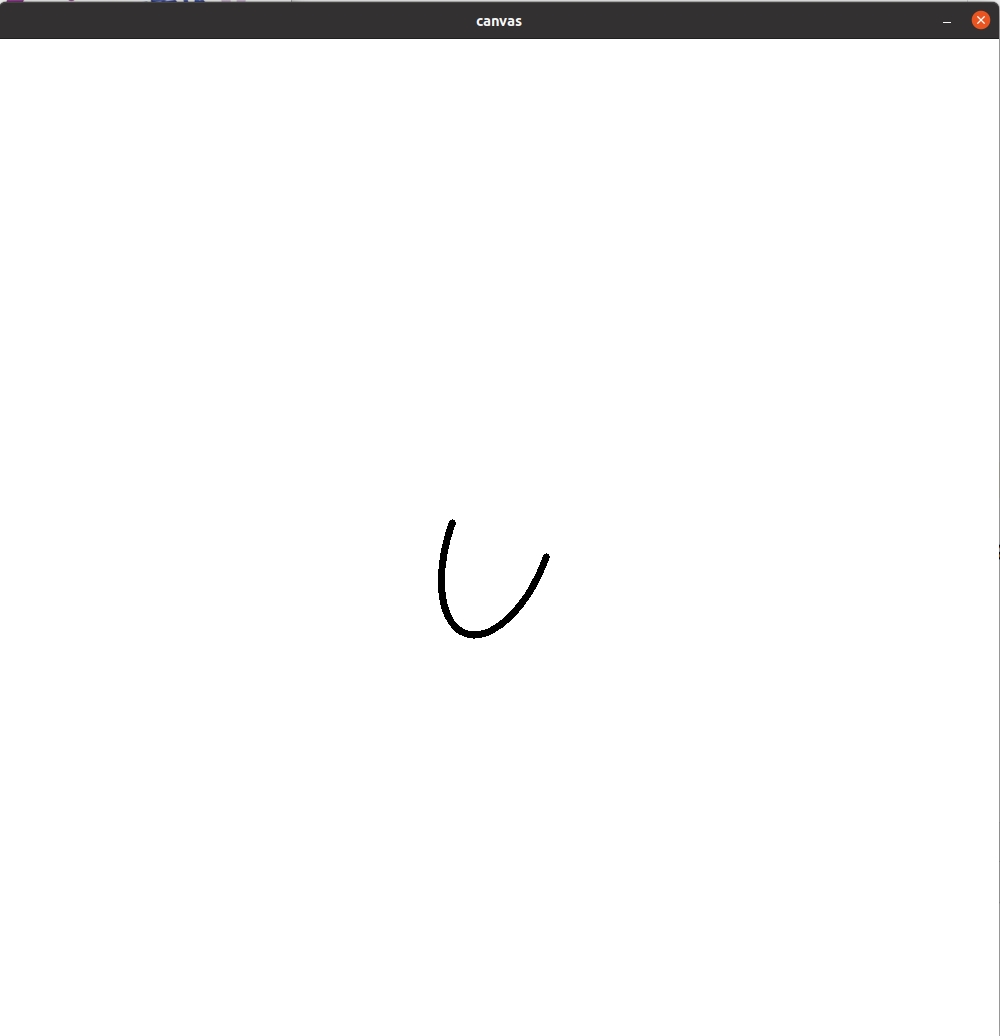

Mat canvas(Size(1000,1000),CV_8U,Scalar(255));
ellipse(canvas,Point2f(500,500),Size(50,100),20,0,180,Scalar(0,0,0),5);
imshow("canvas",canvas);
waitKey();

5 斜矩形

5.1 API(通过RotatedRect类和line函数实现)

class CV_EXPORTS RotatedRect
{
public:
    //! default constructor
    RotatedRect();

    /*center：质心坐标
      size：（x方向上全边长，y方向上全边长）
      angle：顺时针偏角
    */
    RotatedRect(const Point2f& center, const Size2f& size, float angle);

    /**
    三点确定一矩形，记得要互相垂直
     */
    RotatedRect(const Point2f& point1, const Point2f& point2, const Point2f& point3);

    /** 返回四个角点坐标，要用Point2f类型的数组对象作为参数传入，不能是仅仅是Point类型的数组对象*/
    void points(Point2f pts[]) const;

    //! returns the minimal up-right integer rectangle containing the rotated rectangle
    Rect boundingRect() const;

    //! returns the minimal (exact) floating point rectangle containing the rotated rectangle, not intended for use with images
    Rect_<float> boundingRect2f() const;

    //! returns the rectangle mass center
    Point2f center;

    //! returns width and height of the rectangle
    Size2f size;

    //! returns the rotation angle. When the angle is 0, 90, 180, 270 etc., the rectangle becomes an up-right rectangle.
    float angle;
};

下面是自定义的一个快捷画斜矩形的函数

void drawRotatedRect(InputOutputArray img, RotatedRect rRect,const Scalar& color, int thickness = 1,int lineType = LINE_8, int shift = 0){
    Point2f vertices[4];
    rRect.points(vertices);
    for(int i=0;i<4;i++){
        line(img,vertices[i],vertices[(i+1)%4],color,lineType,shift);
    }
}

6.多边形

6.1 API

绘制方式一

CV_EXPORTS_W void polylines(InputOutputArray img, InputArrayOfArrays pts,
                            bool isClosed, const Scalar& color,
                            int thickness = 1, int lineType = LINE_8, int shift = 0 );

• 参数如下

参数	含义
img(image)	绘制多边形的画布，数据类型Mat
pts(points)	多边形角点的坐标点集，数据类型vector<Point>或vector<vector<Point>>，若为vector<Point2f>或vector<vector<Point2f>>会报错
isClosed	多边形是否闭合，如果isClosed为真，那么pts的最后一个点将和第一个点连起来，否则轮廓被认为是不封闭的。
color	绘制线条的颜色
thickness	绘制线条的粗细。若取负值，则表示进行填充
lineType	绘制线条的连通类型
shift	坐标点小数点位数(not important)

绘制方式二

CV_EXPORTS void polylines(InputOutputArray img, const Point* const* pts, const int* npts,
                          int ncontours, bool isClosed, const Scalar& color,
                          int thickness = 1, int lineType = LINE_8, int shift = 0 );

• 参数如下

参数	含义
img(image)	绘制多边形的画布，数据类型Mat
pts(points)	多个多边形的角点坐标点集的地址的数组。如果有3个四边形的角点坐标点集Point[3][4]，那么pts={Point[0][0],Point[1][0],Point[2][0],}
npts(number points)	多个多边形的角点坐标点集的元素个数排列成的数组，用来指示需要用到pts[i]中的几个元素。如果有3个四边形的角点坐标点集Point[3][4]，那么npts={4，4，4，}
ncontours	多边形的数量
isClosed	多边形是否闭合，如果isClosed为真，那么pts的最后一个点将和第一个点连起来，否则轮廓被认为是不封闭的。
color	绘制线条的颜色
thickness	绘制线条的粗细。若取负值，则表示进行填充
lineType	绘制线条的连通类型
shift	坐标点小数点位数(not important)
